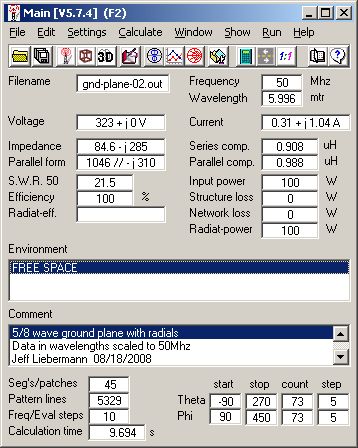

4/9 | 2008.10.18 23:47:31 | gnd-plane-02 |
CM 5/8 wave ground plane with radials CM Data in wavelengths scaled to 50Mhz CM Jeff Liebermann 08/18/2008 CE SY W=.00084 'Wire radius (10 mm element diameter) SY A=0.625 '5/8 wavelenth SY Radial=0.25 '1/4 wave radials GW 1 25 0 0 0 0 0 A w 'Driven element GW 2 5 0 0 0 Radial 0 0 w GW 3 5 0 0 0 -Radial 0 0 w GW 4 5 0 0 0 0 Radial 0 w GW 5 5 0 0 0 0 -Radial 0 w GS 0 0 299.8/50.125 GE 0 GN -1 EK EX 0 1 1 0 1. 0 'Voltage Source FR 0 10 0 0 50 0.50 RP 0 73 73 1001 -90. 90. 5. 5. 10000. EN |
